手動式 エアダンパー
操作レバーを手動で操作して、羽根弁を開閉することで空気流量を調整するエアダンパーです。
製品には、Ｗタイプ，Ｓタイプ，Ｆタイプがあり、それぞれに標準（常温）仕様と耐熱仕様があります。
また、耐熱仕様には、操作部を100mm延長した-Ｌ仕様（ＴＳＬ）があります。
目 次
|
標準仕様 |
耐熱仕様 |
耐熱-Ｌ仕様 |
|
|
【Ｗタイプ】 Ｗ |
|
|
|
|
【Ｓタイプ】 Ｓ |
|
|
|
|
【Ｆタイプ】 Ｆ |
|
|
|
手動式 W-タイプ（はさみ込み式） |
|---|
Wタイプエアダンパーの特徴
・ JIS5kgf/c㎡鋼製フランジに適合するフランジはさみ込み式エアダンパーです。
【手動式 W-（TS）-40A～400A】
|

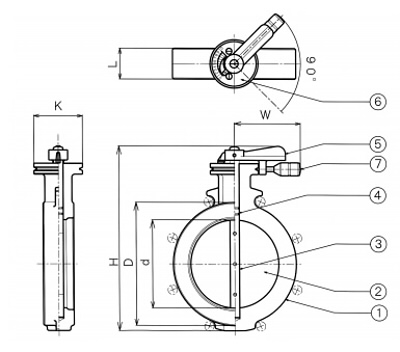

寸法図 |
|
（写真：W-TSL-125A） |
Ｌ仕様製品のＨ寸法は、下記製品寸法表の各Ｈ寸法に 100mmをプラスした寸法となります。 |
各部の名称と使用材質
|
品番 |
① |
② |
③ |
|
④ |
⑤ |
|
⑥ |
⑦ |
⑧ |
|
部品名称 |
本体 |
弁体 |
軸 |
|
軸シール |
操作 レバー |
|
目盛板 |
セットボルト |
- |
|
材質 （標準仕様） |
FC250 |
SS400 MFZｎ |
S45C MFZｎ |
O-ﾘﾝｸﾞ（NBR） 14B16Bはｸﾞﾗﾝﾄﾞﾊﾟｯｷﾝ |
FC250 |
|
AL |
SS400 MFZn |
- | |
|
材質 （TS仕様） |
FC250 |
SUS304 |
SUS304 |
|
ｸﾞﾗﾝﾄﾞﾊﾟｯｷﾝ ｶｰﾎﾞﾝｸﾞﾗﾌｧｲﾄ |
FC250 |
|
SUS304 |
SS400 MFZn |
- |
製品寸法
|
呼びサイズ |
Ｄ |
ｄ |
Ｌ |
Ｈ |
Ｗ |
Ｋ |
概算重量 |
|
W-40A |
78 |
42 |
36 |
159 |
65 |
56 |
1.5kg |
|
50A |
89 |
53 |
38 |
165 |
65 |
56 |
1.8kg |
|
65A |
114 |
68 |
38 |
190.5 |
65 |
56 |
2.5kg |
|
80A |
125 |
81 |
40 |
210.5 |
65 |
56 |
2.8kg |
|
100A |
145 |
102 |
40 |
230.5 |
65 |
56 |
3.2kg |
|
125A |
180 |
128 |
52 |
284 |
107 |
82 |
7.0kg |
|
150A |
210 |
150 |
52 |
314 |
107 |
82 |
8.5kg |
|
200A |
256 |
200 |
60 |
367 |
107 |
82 |
11.0kg |
|
250A |
321 |
250 |
70 |
504 |
180 |
142 |
23.0kg |
|
300A |
366 |
300 |
80 |
549 |
180 |
142 |
26.5kg |
|
350A |
410 |
350 |
80 |
617 |
200 |
200 |
34.0kg |
|
400A |
470 |
400 |
80 |
677 |
200 |
200 |
40.0kg |
|
その他 ・ 塗装について、標準仕様は、フタル酸エステル塗装（ライトブルー色）、 但し、350Aと400Aは耐熱塗装（シルバー色）です。 耐熱仕様は、内外面共、耐熱塗料を使用、塗装色は外面シルバー色、内面濃グレーです。 ・ 標準付属品は、JIS5ｋｇｆ/ｃ㎡フランジ用配管ボルト、ナット（SS41ユニクロ鍍金付）です。 |
|
手動式 S-タイプ（ねじ込み式） |
|---|
Sタイプエアダンパーの特徴
・ ＪＩＳ管用に適合するねじ込み式エアダンパーです。
【手動式 S-（TS）-20A～100A】
|
寸法図
|
【手動式 S-TSL-20A～100A】 L（操作部100mm延長）仕様
|
（写真：S-TSL-65A）
|
Ｌ仕様製品のＨ寸法は、下記製品寸法表の各Ｈ寸法に 100mmをプラスした寸法となります。 |
各部の名称と使用材質
|
品番 |
① |
② |
③ |
|
④ |
⑤ |
|
⑥ |
⑦ |
⑧ |
|
部品名称 |
本体 |
弁体 |
軸 |
|
軸シール |
操作 レバー |
目盛板 |
セットボルト |
- | |
|
材質 （標準仕様） |
FC250 |
SS400 MFZｎ |
S45C MFZｎ |
|
O-ﾘﾝｸﾞ（NBR） 14B16Bはｸﾞﾗﾝﾄﾞﾊﾟｯｷﾝ |
FC250 |
AL |
SS400 MFZｎ |
- | |
|
材質 （TS仕様） |
FC250 |
SUS304 |
SUS304 |
|
ｸﾞﾗﾝﾄﾞﾊﾟｯｷﾝ ｶｰﾎﾞﾝｸﾞﾗﾌｧｲﾄ |
FC250 |
SUS304 |
SS400 MFZｎ |
- |
製品寸法
|
呼びサイズ |
Ｄ |
ｄ |
Ｌ |
Ｈ |
Ｗ |
Ｋ |
概算重量 |
|
S-20A |
43 |
22 |
65 |
88 |
65 |
56 |
0.8kg |
|
25A |
47 |
28 |
70 |
89 |
65 |
56 |
0.8kg |
|
32A |
57 |
36 |
75 |
99.5 |
65 |
56 |
1.1kg |
|
40A |
63 |
42 |
80 |
106 |
65 |
56 |
1.2kg |
|
50A |
76 |
53 |
85 |
119 |
65 |
56 |
1.5kg |
|
65A |
92.5 |
68 |
90 |
135.5 |
65 |
56 |
2.0kg |
|
80A |
106 |
81 |
100 |
150 |
65 |
56 |
2.6kg |
|
100A |
134 |
106 |
120 |
179 |
65 |
56 |
4.2kg |
|
その他 ・ 塗装について、標準仕様は、フタル酸エステル塗装（ライトブルー色）、 但し、350Aと400Aは耐熱塗装（シルバー色）です。 耐熱仕様は、内外面共、耐熱塗料を使用、塗装色は外面シルバー色、内面濃グレーです。
|
|
手動式 Ｆ-タイプ（フランジ式） |
|---|
Fタイプエアダンパーの特徴
・ ボディ両側にJIS5kgf/c㎡フランジを持つフランジ式エアダンパーです。
【手動式 F-（TS）-40A～350A】
|

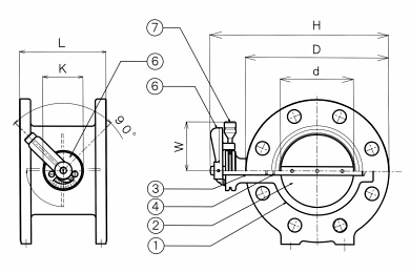

寸法図 |
【手動式 F-TSL-40A～350A】 L（操作部100mm延長）仕様
|
（写真：S-TSL-65A）
|
Ｌ仕様製品のＨ寸法は、下記製品寸法表の各Ｈ寸法に 100mmをプラスした寸法となります。 |
各部の名称と使用材質
|
品番 |
① |
② |
③ |
|
④ |
⑤ |
|
⑥ |
⑦ |
⑧ |
|
部品名称 |
本体 |
弁体 |
軸 |
|
軸シール |
操作 レバー |
目盛板 |
セットボルト |
- | |
|
材質 （標準仕様） |
FC250 |
SS400 MFZｎ |
S45C MFZｎ |
|
O-ﾘﾝｸﾞ（NBR） 14B16Bはｸﾞﾗﾝﾄﾞﾊﾟｯｷﾝ |
FC250 |
|
AL |
SS400 MFZn |
- |
|
材質 （TS仕様） |
FC250 |
SUS304 |
SUS304 |
|
ｸﾞﾗﾝﾄﾞﾊﾟｯｷﾝ ｶｰﾎﾞﾝｸﾞﾗﾌｧｲﾄ |
FC250 |
|
SUS304 |
SS400 MFZn |
- |
製品寸法
|
呼びサイズ |
Ｄ |
ｄ |
Ｌ |
Ｈ |
Ｗ |
Ｋ |
概算重量 |
|
F-40A |
120 |
42 |
90 |
169.5 |
65 |
56 |
|
|
50A |
130 |
53 |
90 |
179.5 |
65 |
56 |
|
|
65A |
155 |
68 |
90 |
204.5 |
65 |
56 |
|
|
80A |
180 |
81 |
100 |
229.5 |
65 |
56 |
|
|
100A |
200 |
102 |
120 |
249.5 |
65 |
56 |
|
|
125A |
235 |
128 |
140 |
302 |
110 |
82 |
|
|
150A |
265 |
150 |
160 |
332 |
110 |
82 |
|
|
200A |
320 |
200 |
160 |
389 |
120 |
82 |
|
|
250A |
385 |
250 |
170 |
605 |
193 |
140 |
|
|
300A |
430 |
300 |
180 |
650 |
193 |
140 |
|
|
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
|
その他 ・ 塗装について、標準仕様は、フタル酸エステル塗装（ライトブルー色）、 但し、350Aと400Aは耐熱塗装（シルバー色）です。 耐熱仕様は、内外面共、耐熱塗料を使用、塗装色は外面シルバー色、内面濃グレーです。 ・ 標準付属品は、JIS5ｋｇｆ/ｃ㎡フランジ用配管ボルト、ナット（SS41ユニクロ鍍金付）です。 |
